Garo turbinos pereinamasis gabalas

Pereinamojo laikotarpio skyrius: raktų tiltas, jungiantis degimo kamerą ir turbiną

Pereinamojo sekcijos forma paprastai yra palaipsniui kintantis vamzdis. Jo skerspjūvio plotas palaipsniui didėja nuo kompresoriaus iki degimo kameros. Taip yra todėl, kad oro srauto greitis ir slėgis prie kompresoriaus išleidimo angos yra dideli, todėl oro srauto greitį būtina sumažinti padidinant skerspjūvio plotą, kad oro srautas būtų geriau sumaišytas su degalais ir stabiliai deginant degimo kameroje. Jo ilgis skiriasi priklausomai nuo bendro dujų turbinos projektavimo ir našumo reikalavimų. Paprastai tariant, jo ilgio dizaine turėtų būti atsižvelgiama į vienodą oro srauto perėjimą ir slėgio praradimo minimizavimą.

Kadangi pereinamojo laikotarpio sekcija turi atlaikyti aukštą temperatūrą ir slėgį, ypač pereinamojo laikotarpio skyrių nuo degimo kameros lizdo į turbiną, ji turi susidurti su aukštos temperatūros degimo dujų šveitimu. Todėl paprastai naudojamos atsparios aukštai temperatūrai atsparioms lydinio medžiagoms, tokioms kaip nikelio pagrindu pagaminti lydiniai. Kalbant apie gamybos procesą, gali būti naudojama tiksli liejimo technologija, siekiant užtikrinti, kad jo vidinis paviršius būtų lygus, ir sumažinti oro srauto trintį. Tuo pačiu metu kai kuriose pereinamosiose dalys taip pat imsis vidinių aušinimo kanalų projektavimo, kad sumažintų komponentų temperatūrą įvedant aušinimo orą, kad būtų užtikrintas jo konstrukcinis vientisumas ir stabilus našumas aukštos temperatūros aplinkoje.

Pereinant nuo kompresoriaus prie degimo kameros, pagrindinė funkcija yra sureguliuoti oro srauto greitį ir slėgį. Oro srauto greitis prie kompresoriaus išleidimo angos yra didelis, o degimo kamerai reikalingas santykinai mažo greičio oro srautas, kad būtų užtikrintas pakankamas maišymas ir stabilus degalų deginimas ir oras. Pereinamojo laikotarpio dalis sumažina oro srauto greitį, o slėgis atitinkamai keičiasi, kad atitiktų degimo kameros įleidimo angos reikalavimus per palaipsniui kintančią skerspjūvio plotą. Nuo degimo kameros iki turbinos pereinamojo laikotarpio dalis turi leisti tolygiai patekti į turbiną aukštos temperatūros ir greitaeigių dujų, kad turbina galėtų efektyviai išgauti energiją iš dujų.

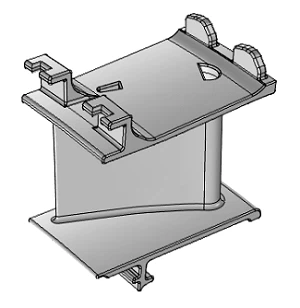

Pereinamojo laikotarpio dizainas yra labai svarbus siekiant užtikrinti vienodą oro srautą. Dujų turbinoje tiek degalų ir oro maišymui degimo kameroje, tiek dujų darbo procesą turbinos metu reikia vienodai pasiskirstyti oro srautą. Netolygus oro srautas gali sukelti tokių problemų kaip neišsamus degimas, vietinis perkaitimas ar netolygiai jėga turbinos ašmenims. Pereinamojo laikotarpio skyrius nukreipia oro srautą tolygiai tekėti per specialias vidines struktūras, tokias kaip kreipiamosios mentės ir laipsniškos sienos formos, taip pagerinant visos dujų turbinų sistemos veikimą ir patikimumą.

Pereinamojo laikotarpio sekcija tarp degimo kameros ir turbinos tiesiogiai veikia turbinos veikimą. Jei pereinamojo laikotarpio dalis negali tolygiai nukreipti aukštos temperatūros dujas į turbiną, turbinos ašmenys bus patiriami netolygūs šiluminiai ir mechaniniai įtempiai. Tai ne tik sumažins turbinos efektyvumą, bet ir gali sugadinti turbinos ašmenis ir sutrumpinti dujų turbinos tarnavimo laiką. Be to, slėgio praradimas pereinamojo laikotarpio skyriuje taip pat paveiks dujų slėgį turbinos įleidimo angoje ir taip paveiks turbinos darbinę pajėgumą.
